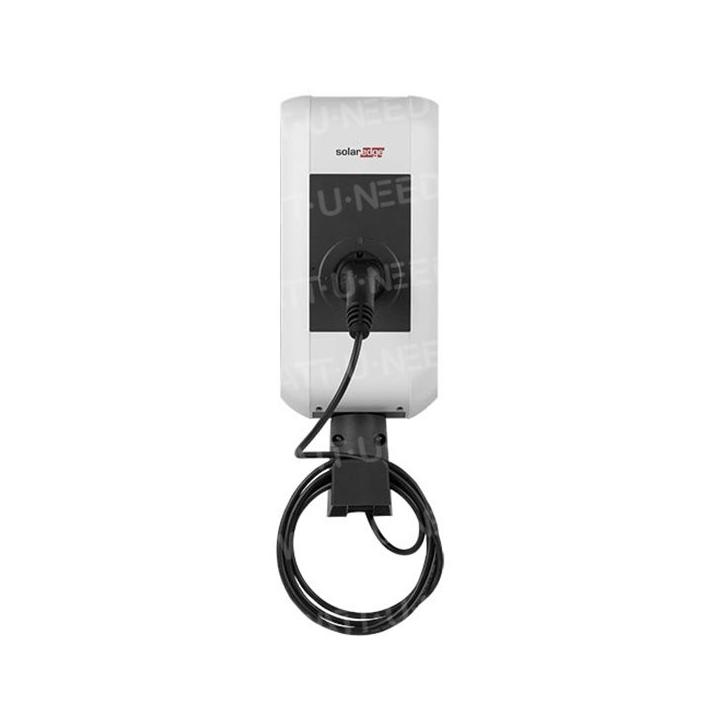

• Potencia de carga de hasta 22 kW (trifásica)
• Cable de carga de CA fijo tipo 2 de 6 m
• RFID y MID
• Estación de carga de modo 3, con potencia de carga de hasta 32A (22kW)
• Adecuado para instalaciones monofásicas y trifásicas, para uso interior y exterior.
• Utiliza el exceso de energía fotovoltaica para cargar vehículos eléctricos a través del sol, reduciendo las facturas de electricidad de los propietarios*.
• Control y monitoreo a través de la aplicación mySolarEdge, incluyendo operaciones remotas, programación inteligente e historial de carga.
• Parte de la plataforma residencial todo en uno SolarEdge, que integra energía fotovoltaica, almacenamiento de baterías, electrodomésticos inteligentes y carga de vehículos eléctricos.
• Autenticación mediante tarjeta RFID y contador MID integrado opcional.
• Compatible con OCPP.
• Incluye un cable de carga EV de 6 m incorporado con conector Tipo 2.
| CARACTERÍSTICAS TÉCNICAS | |||
| Potencia de salida de CA nominal | 22 | Kilovatio | |
| Corriente nominal (configurable | 10 / 13 / 16 / 20 / 25 / 32 Monofásico o trifásico |
Tiene | |
| Tensión nominal de salida de CA | 3 x 230 / 400 | V | |
| Frecuencia de red | 50 | Hz | |
| Esquemas de puesta a tierra | TT / TN / IT | ||
| Consumo interno | Inactivo: 4 W, enchufado: 5 W, carga: 7 W | W | |
| Modo de carga |
Modo 3 según IEC 61851-1 Charge AC
|
||
| Categoría de sobretensión | III según EN 60664 | ||
| Clase de protección | IP54 | ||
| Protección contra golpes mecánicos | IK08 | ||
| Corriente nominal de cortocircuito | < 10 (valor efectivo según EN 61439-1) | Ka | |
| Disyuntor diferencial | > 6 (característica según IEC 62955, < 10 s) | mi | |
| Ventilación | No | ||
| TERMINALES DE CA | |||
| Cable de alimentación | Arriba, espalda (enrasada) | ||
| Tipo | Terminal de resorte | ||
|
Sección de cable
|
Rígido / flexible | 0.2 – 16 | mm2 |
| Flexible con una cápsula que puede ser con o sin funda de plástico |
0.25 – 10 | mm2 | |
| Longitud de pelado | 12 | milímetro | |
|
Sección transversal de la conexión de la fuente de alimentación
|
Sección transversal mínima sugerida | ||
| Corriente nominal 16A | 5 x 2,5 | mm2 | |
| Corriente nominal 32A | 5 x 6,0 | mm2 | |
| Temperatura nominal | 105 | °C | |
| CABLE / ENCHUFE HEMBRA | |||
| Versiones de cable |
Cable tipo 2: hasta 32A / 400V AC según EN 62196-1 y VDE-AR-E 2623-2-2
|
||
| CONDICIONES AMBIENTALES | |||
| Entorno de instalación | Interior y exterior | ||
| temperature@16A de funcionamiento | -25 a +50 (excluyendo la luz solar directa) | °C | |
| temperature@32A de funcionamiento | -25 a +40 (excluyendo la luz solar directa) | °C | |
| Temperatura de almacenamiento | -25 a +80 | °C | |
| Humedad relativa del aire | 5 a 95 (sin condensación) | % | |
| Altitud | Máx. 2000 sobre el nivel del mar | m | |
| INTERFAZ ETHERNET | |||
| Ethernet 1 | TerminalesLSA+ ® | ||
| Velocidad de transferencia de datos | 10 / 100 / 1000 Mbit/s | ||
| Ethernet 2 | RJ45 (para depurar) | ||
| WLAN/WI-FI | |||
| Tipo | IEEE 802.11 b, g, n, 2.4 GHz | ||
| Modos admitidos |
Modo de punto de acceso ad-hoc, modo cliente
Frecuencia 2400-2483.5 MHz, EIRP ≤ 20 dBm |
||
| OPCIONES | |||
| Tarjeta RFID |
Tarjeta MIFARE según ISO 14443 o ISO 15693
Frecuencia 13.553-13.567 MHz, EIRP ≤ -7 dBm |
||
| Servidor OCPP | Servidor OCPP SolarEdge preconfigurado | ||
| CERTIFICACIONES | |||
| Declaración CE de conformidad | Sí | ||
| MEDIO |
Opcional, Clase de precisión B (según EN 50470-1 / -3)
|
||
| DIMENSIONES Y PESO | |||
| Altura / Anchura / Profundidad | 643 / 240 / 142 | milímetro | |
| Peso | 7.8 | Kg | |
