Befestigungskit für Stahltrapezdächer - Novotegra
Optimieren Sie die Installation Ihrer Solarmodule mit diesem hochleistungsfähigen Befestigungskit für Stahltrapezdächer. Es wurde für eine schnelle und effiziente Montage entwickelt und gewährleistet außerdem die elektrische Leitfähigkeit zwischen dem Befestigungssystem und dem Dach, wodurch Sicherheit und Haltbarkeit gewährleistet werden.
Ideal für jedes Dachprojekt im Industrie- oder Wohnbereich. Dieses Kit vereint Leistung, Sicherheit und einfache Installation.

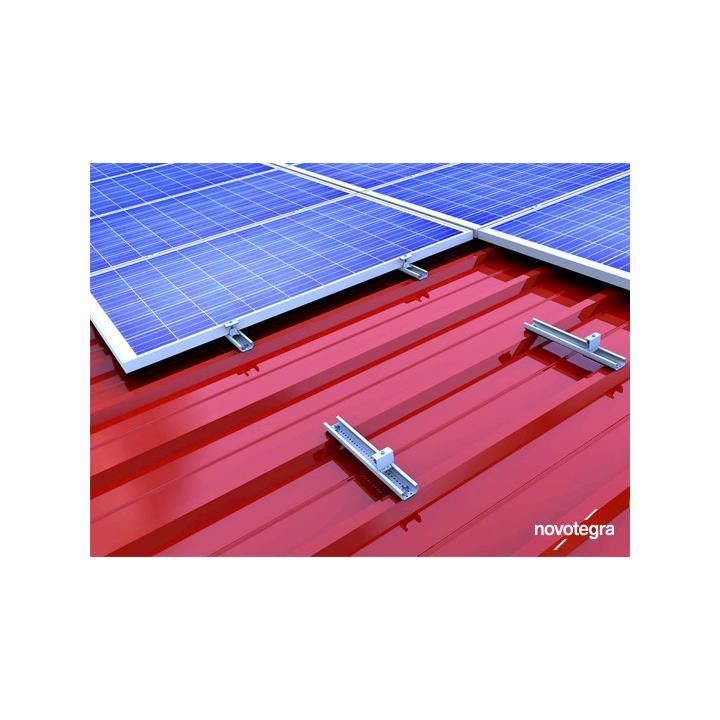

Dieses Kit enthält das Material, das Sie für die Befestigung Ihrer Photovoltaikmodule auf Trapezblechdächern benötigen.
Wählen Sie einfach in den Optionen die Anzahl der Paneele aus, die im Hochformat auf Ihrem Dach angeordnet sind >> der Inhalt des Befestigungssets passt sich automatisch an. Das Befestigungssystem ist auch mit einer Installation im Querformat kompatibel und bietet eine hohe Flexibilität bei der Verwendung.
__ETS_EMBED_Mg==__

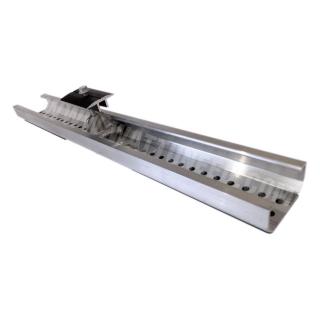

Befestigung für Wellblech Trapez light + MittelklaueZur Befestigung von Paneelen an C-Schienen.
| Art der Befestigung | Klemmsystem / Klammer |
| Zusammenbau des Paneels | Hochformat Zusammenbau mit einer Lage oder Kreuzschiene |
| Kompatible Profilschienen | C-Schiene / C-N-Schiene |
| Abmessungen | 11,4 mm x 52 mm |
| Höhe des Paneelrahmens | 30 - 42 / 43 - 52 mm |

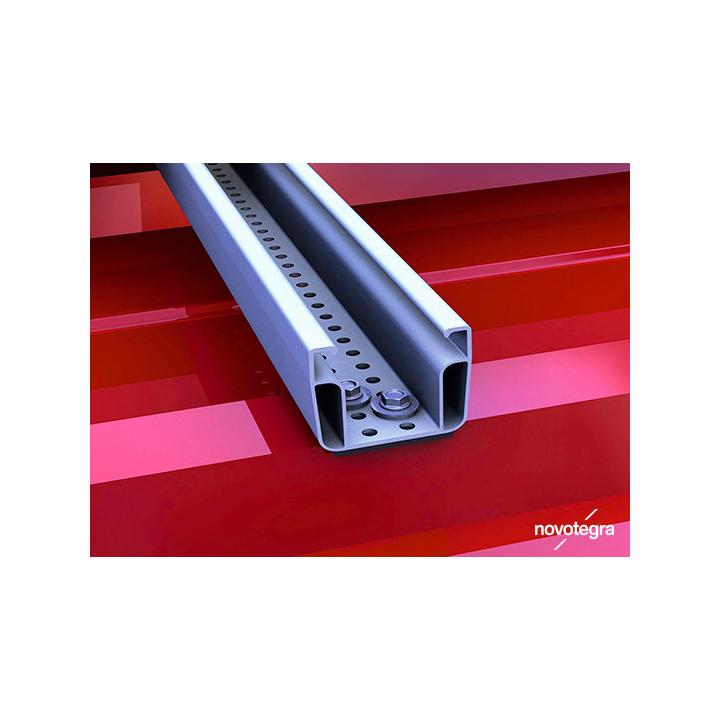

Mehr über die Befestigungsschiene für Trapezblechdächer erfahren.

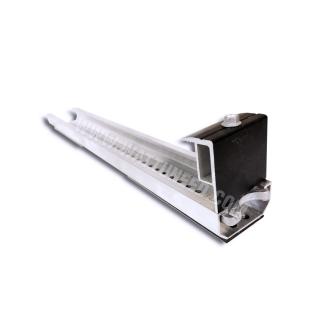

Befestigung für Trapezblech light + EndklameZur Befestigung der Paneele an C-Schienen.
| Art der Montage | Klemm-/Klammersystem |
| Zusammenbau des Paneels | Hochformat Zusammenbau mit einer Lage oder Kreuzschiene |
| Kompatible Profilschienen | C-Schiene / C-N-Schiene |
| Abmessungen | 14 x 52 mm |
| Höhe des Paneelrahmens | 30 - 42 / 43 - 52 mm |
Erfahren Sie mehr über die Befestigungsschiene für Trapezblechdächer.

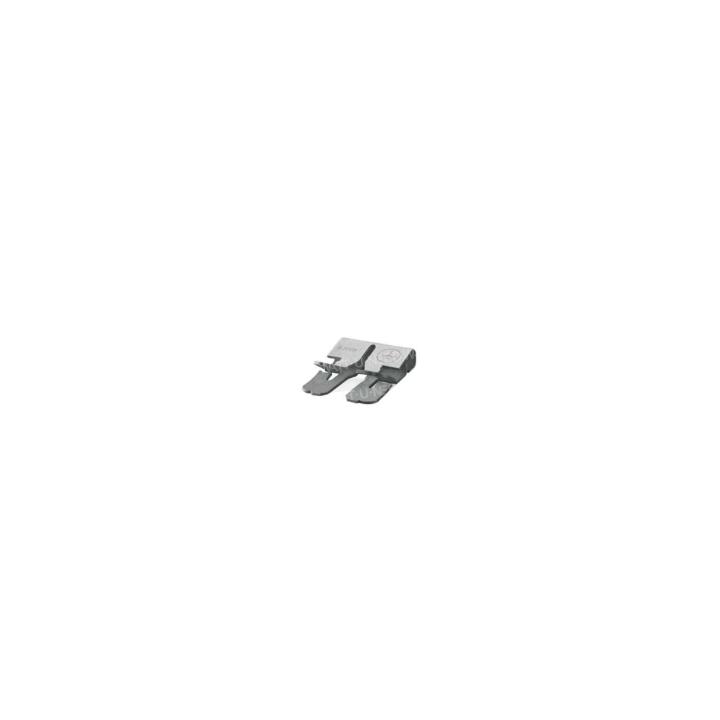

AbrutschsicherungFür Paneele, die mit Klemmsystemen im Hochformat montiert werden.
| Art der Montage | Klemmsystem / Klammer |
| Zusammenbau des Paneels | Hochformat |
| Kompatible Profilschienen | C-Schiene / C-N-Schiene / N-Schiene |
| Abmessungen | 25 mm |
| Loch des Rahmens Paneel | M8, M6, ohne Loch |
Wie wähle ich einen Bausatz, der für meine Paneele geeignet ist?Das Befestigungsset eignet sich für alle Trapezblechdächer. Dank seiner Optionen passt es sich an die Anordnung Ihrer Paneele an.
Die Befestigungen sind mit Paneelen in herkömmlichen Größen kompatibel.
Wählen Sie pro Reihe die Anzahl der Paneele, die im Hochformat angeordnet sind.
Zum Beispiel benötigt die nebenstehende Anordnung 3x das Produkt Befestigungskit:
> 1. Set für Reihe 1: 3 Paneele im Hochformat.
Die Klammer wird verwendet, um das Paneel an der Aluminiumschiene zu befestigen. Die Höhe der Klammer muss der Dicke des Rahmens Ihres Paneels entsprechen, damit es sicher an der Schiene befestigt werden kann.
Die verfügbaren Klammerhöhen: 30 bis 50 mm.
Paneele im Hochformat |
||||||
| Anzahl der Paneele | Schiene mit Mittelklampe | Schiene mit Endklampe | ||||
| 1 Tafel | 0 | 4 | ||||
| 2 Panels | 2 | 4 | ||||
| 3 Panels | 4 | 4 | ||||
| 4 Panels | 6 | 4 | ||||
| 5 Panels | 8 | 4 | ||||
| 6 Panels | 10 | 4 | ||||
| 7 Panels | 12 | 4 | ||||
| 8 Panels | 14 | 4 | ||||
| 9 Panels | 16 | 4 | ||||
| 10 Panels | 18 | 4 | ||||
| 11 Panels | 20 | 4 | ||||
| 12 Panels | 22 | 4 | ||||
| 13 Panels | 24 | 4 | ||||
| 14 Panels | 26 | 4 | ||||
| 15 Panels | 28 | 4 | ||||
| 16 Panels | 30 | 4 | ||||
| 17 Panels | 32 | 4 | ||||
| 18 Panels | 34 | 4 | ||||
| 19 Panels | 36 | 4 | ||||
| 20 Panels | 38 | 4 | ||||
