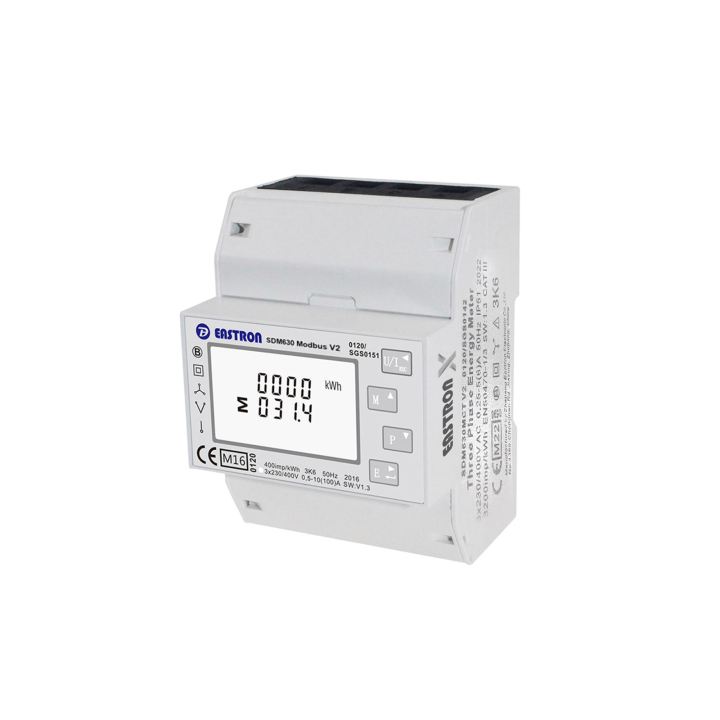

Energy Meter Eastron Modbus einphasig und dreiphasig

Intelligenter Zähler für ein- und dreiphasige elektrische Systeme

Das Gerät misst und zeigt die Eigenschaften von einphasigen zweiadrigen (1p2w), dreiphasigen dreiadrigen (3p3w) und dreiphasigen vieradrigen (3p4w) Stromversorgungen, einschließlich Spannung, Frequenz, Strom, Leistung, Wirk- und Blindenergie, die importiert oder exportiert werden. Die Energie wird in kWh, kVArh gemessen. Der maximale Bedarfsstrom kann über vordefinierte Zeiträume von bis zu 60 Minuten gemessen werden. Um die Energie zu messen, benötigt das Gerät neben der Stromversorgung, die zur Versorgung des Produkts erforderlich ist, auch Spannungs- und Stromeingänge.

SDM630Modbus unterstützt max. 100A in direkter Verbindung, spart Kosten und vermeidet Probleme beim Anschluss externer CTs, was dem Gerät einen einfachen und kostengünstigen Betrieb verleiht. integrierte Schnittstellen liefert Impulse und RS485 Modbus RTU-Ausgänge.

Merkmale

- Messung kWh Kvarh, KW, Kvar, KVA, P, F, PF, Hz, dmd, V, A, etc.
- Bidirektionale Messung IMP & EXP£.
- Zwei Impulsausgänge
- Montage auf 35 mm Din-Schiene
- Direkter Anschluss 100A
- Besser als Klasse 1 / B Genauigkeit

Das Gerät kann messen und anzeigen :

- Netzspannung und THD% (Total Harmonic Distortion) aller Phasen.
- Netzfrequenz
- Ströme, aktueller Bedarf und aktueller THD % aller Phasen.
- Leistung, maximal abgerufene Leistung und Leistungsfaktor
- Importierte und exportierte Wirkenergie

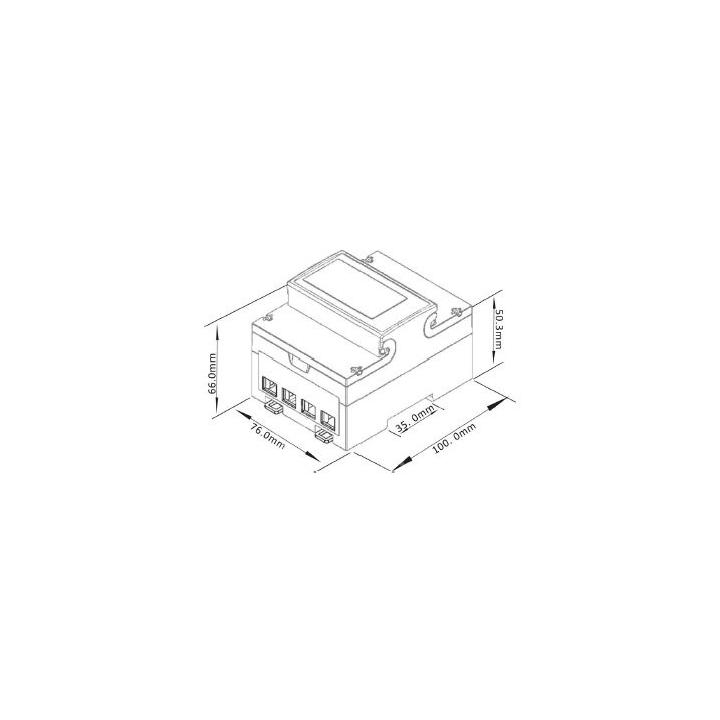

Abmessungen

Gewicht (kg) 0,4
Länge (mm) 100
Breite (mm) 76
Höhe (mm) 66

Anschlussschema

Dreiphasig drei- und vieradrig

Einphasig zweiadrig
